Смесители для сухих строительных смесей
Смеситель для сухих строительных смесей марки СМ и Сайгатка производства ООО «ЧСО» - это оборудование периодического действия, предназначенное для качественного интенсивного перемешивания сухих строительных смесей.
Принцип работы смесителя СМ и Сайгатка
Сухой материал отдозированный в весовом бункере поступает в ёмкость смесителя через ножевую задвижку, через специальные технологические отверстия расположенные в верхней части смесителя. После загрузки компоненты тщательно перемешиваются лопатками смесителя с лемеховым типом, до однородности смеси. Узел смесителя приводиться в движение надежным моторредуктором. В смесительном узле находиться от 4 до 8 лопаток (в зависимости от объёма). После завершения цикла перемешивания, готовая смесь подается через отверстие шиберного затвора, расположенного снизу смесителя.
Преимущества смесителя СМ и Сайгатка
- Главное достоинство одновального смесителя является лёгкость очистки и простота конструкции.
- Качественное смешивание благодаря отсутствию «мертвых» зон и получение однородной смеси.
- Прочная смесительная камера из износостойкой стали(толщиной от 10 мм. в зависимости от объёма).
- Лёгкий доступ к узлам смесителя, для проведения обслуживания.
- Вынесенные подшипниковые узлы, для быстроты обслуживания или замены.
- Регулировка цикла перемешивания (2-10 мин).
- Размеры люка позволяют проводить обслуживание и чистку смесителя.
- Шиберный затвор с пневмоприводом для разгрузки, который при перебоях с электропитанием, может открыться при остаточном давлении в ресивере.

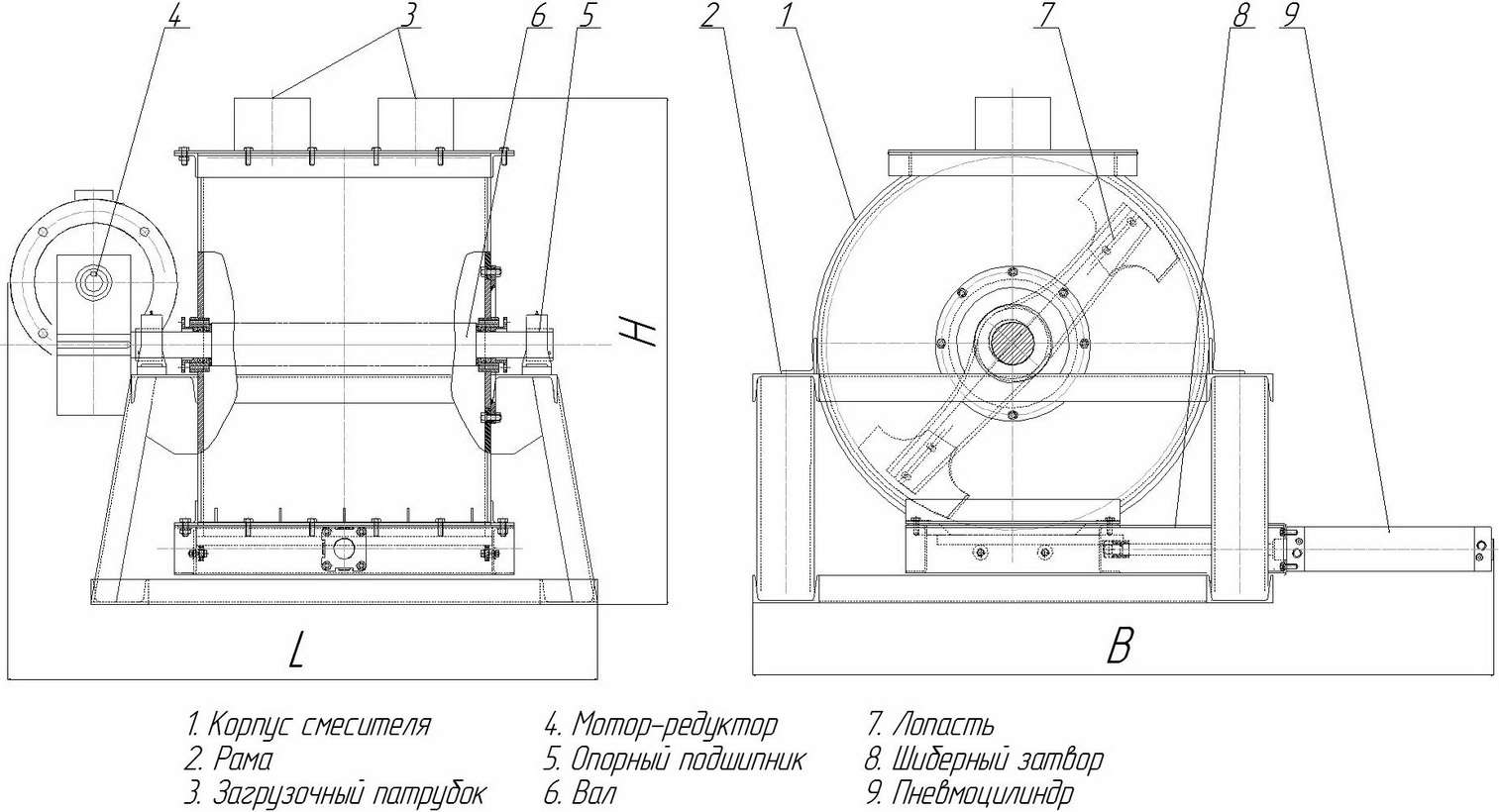

Технические характеристики смесителей серии СМ
| Характеристика | Ед-ца. изм. | Сайгатка 300 | СМ 300 | СМ 500 | СМ 1000 | СМ 1500 |
| Объём смесителя полный | литров | 300 | 300 | 500 | 1000 | 1500 |
| Габариты L В Н | мм. | 1230 1560 1060 | 1230 1560 1060 | 1630 1560 1060 | 2400 1850 1260 | 2800 2000 1500 |
| Масса | кг. | 550 | 550 | 650 | 950 | 1400 |
| Напряжение питание | В | 380 | ||||
| Мощность двигателя | кВт | 5,5 | 7,5 | 15 | 30 | 37 |
| Скорость вращения вала | об/мин | 60 | 120 | |||
| Время перемешивания смеси | об/мин | 2-15 | ||||
| Давление воздуха в пневмоцилиндре | МПа | 0,6 | ||||
| Производительность | т/ч | 2-4 | 3-6 | 6-10 | 8-15 | 12-20 |
| Объём готового замеса | м3 | 0,2 | 0,22 | 0,4 | 0,8 | 1,2 |
Цены на смесители для сухих строительных смесей.
Смесители для сухих смесей ООО «ЧСО» благодаря своей компактности могут быть установлены в существующие линии производства сухих строительных смесей.
Так же наше предприятие изготавливает смесители на весовой платформе, что позволяет их использовать как весы, без использования бункеров дозаторов. Загрузка производится непосредственно в сам смеситель шнеками или элеваторами и взвешивается тензодатчиками находящиеся под смесителем. Преимущество этих смесителей является использование в помещениях с ограниченной высотой потолка.
Комплект поставки:
- от 2 до 4 горловин (в зависимости от смесителя и количества смесей);
- нижняя шиберная задвижка с пневмоприводом;
- шкаф управления с частотным преобразователем;
- руководство по эксплуатации.
На смесителях марки СМ и Сайгатка применяется материалы:
- мотор редуктора типа NMRV 110.15.93.7,5*1400;
- подшипниковые узлы типа UCP и UCF;
- корпус выполнен из стали марки 17ГС;
- пневмоавтоматика итальянская CAMOZZI;
- весовая система Dacell;
- покрытие антикоррозионной краской.

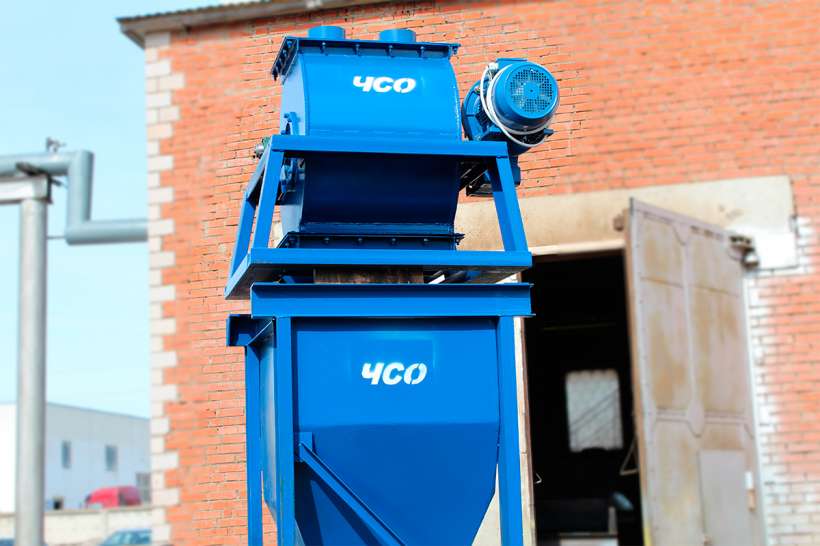

Смешивающий комплекс(смеситель СМ-300, разгрузочный бункер). Смеситель СМ-300, V 300 литров, мотор редуктор 7,5 кВт, производительность 3-6 т/ч в зависимости от смеси, разгрузка нижняя пневмозадвижкой.

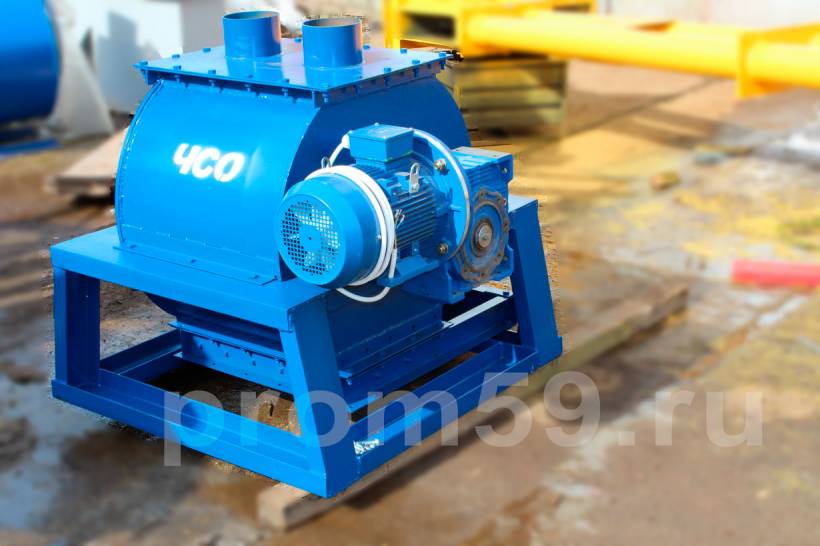

Фото смесителя СМ-300 с разных сторон
Смеситель для сухих строительных смесей СМ
08.05.2018 18:11
